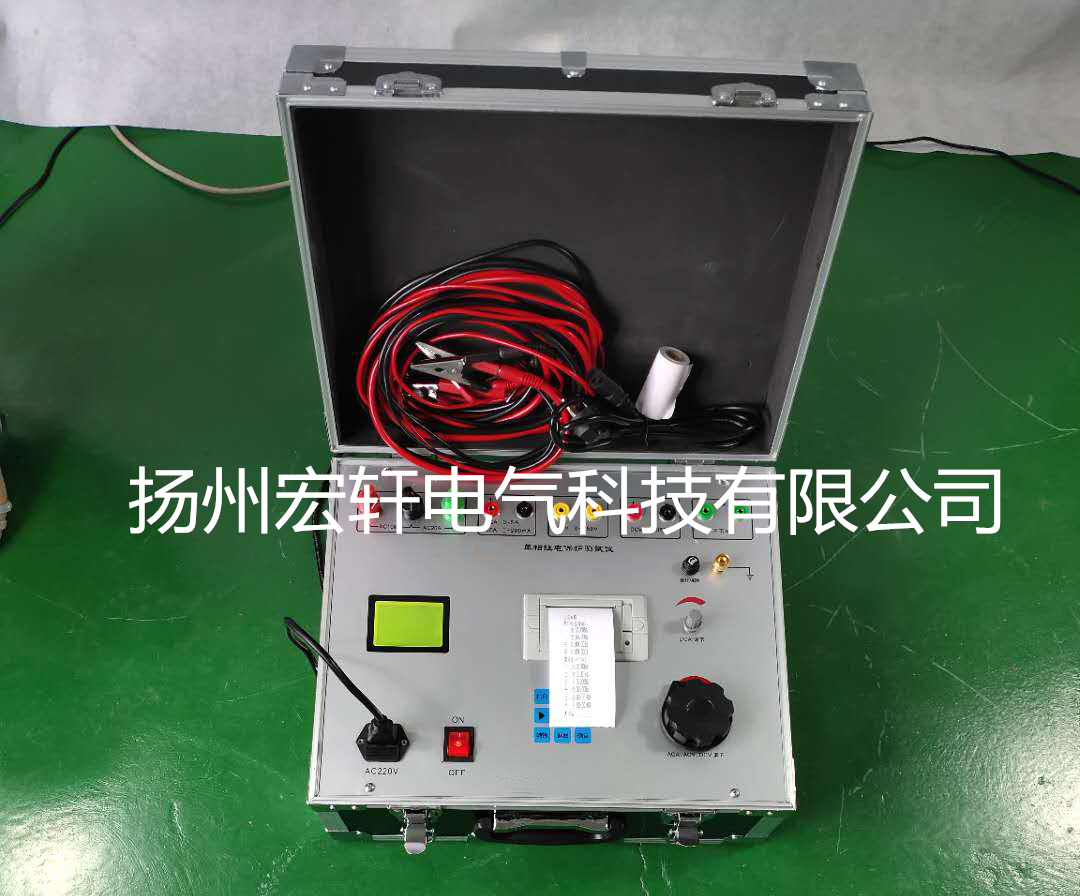

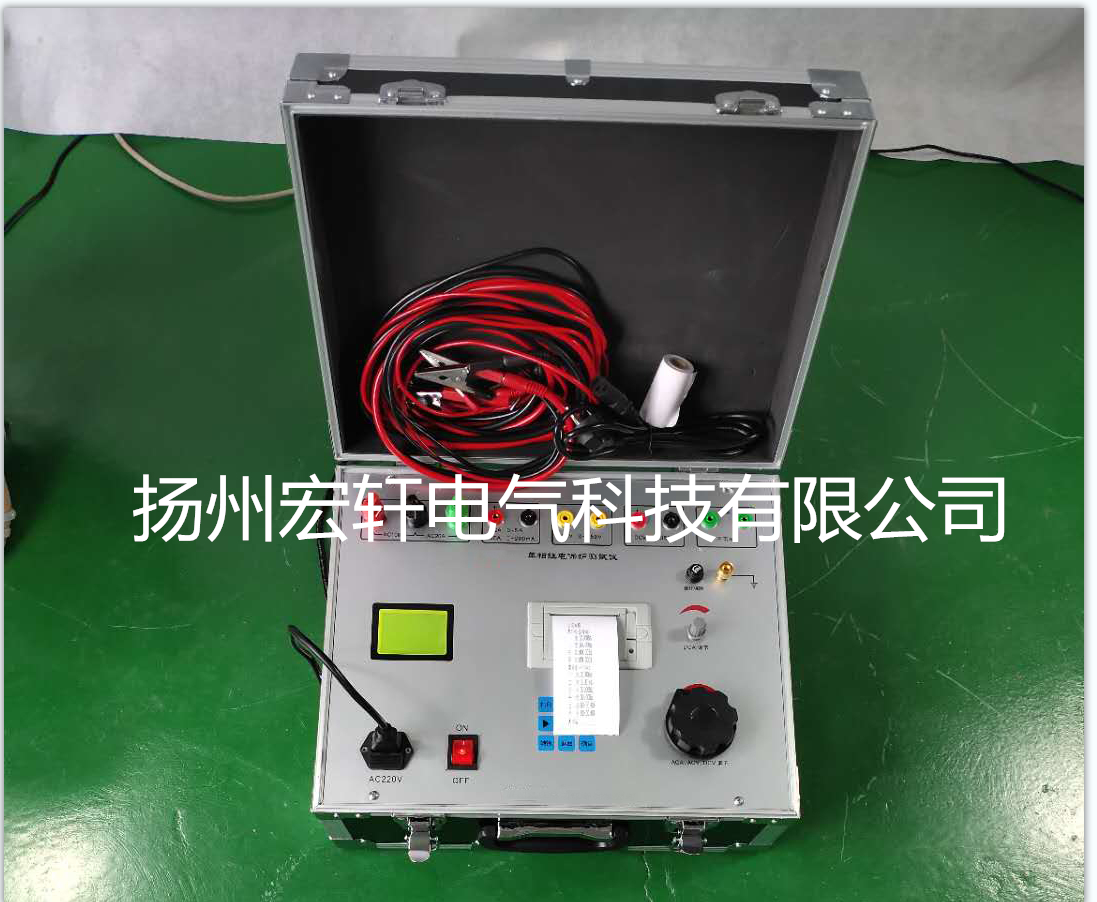

產品簡介

該測試儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。便攜式的設計適用于現場。測試儀實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便。

產品別明

繼電保護測試儀、便攜式單相繼電保護測試儀、繼保測試儀、單相繼保測試儀、便攜式單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀。

 技術參數

1. 輸出特性

輸出1：交流電流 0～150A/10V 可調

0～20A/35V 可調

0～5A/8V 可調

交流電壓 0～250V/4A 可調

直流電流 0～20A/25V 可調

直流電壓 0～300V/4A 可調

輸出2：交、直流電壓 0～250V可調

毫秒表時間：0～99.9999s

分辨率：0.1ms

額定容量：750VA

*大輸出容量：1500VA

2. 儀器使用電源：AC220V±5%，50Hz±5%

3. 功能：

儀器可對下述各種繼電器或成組保護進行校驗。

①　量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。

②　時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。

③　中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。

④　重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。

⑤　差動繼電器：可進行直流勵磁實驗、制動特性實驗、伏安特性實驗。

⑥　其它各種非常見繼電器。

產品特點

l 測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；

l 儀器配有單獨附回路電源可調輸出（調解范圍廣）；可單獨作電壓源；

l 采用數碼顯示，讀數直觀；

l 儀器結構緊湊，體積輕巧，便于攜帶，搬運。

l 儀器無需換線即可完成換檔。

l 儀器主、附回路，不需外附萬用表及儀表；主回路電壓、電流直接顯示（勵磁特性直觀）。
