帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼，驅動大口徑卡鉗發射平均值為0的大電流相位編碼信號。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征將目標電纜從一大束其它電纜中鑒別出來。帶電電纜識別儀也可以把輸出信號直接連接到停電運行的電纜上，這時可以識別接地回路達到1000歐姆以上。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

產品特點：

1，整套儀器使用內置鋰電池工作，徹底解決現場無動力電源的情況。對于發射主機，設計為交直流兩用，既可以使用鋰電池供電，也可以使用220V充電器供電。

2，大口徑柔性線圈接收部分更加適合各種復雜電纜的開挖現場。

3，一箱式工程塑料箱外包裝，使用簡單，更加適合運輸及野外環境。

4，接收器采用表針指示與蜂鳴器響應兩種方式，特別省電，判斷簡單直觀。

5，一機多用，既可以識別運行電纜，也可以識別非運行電纜。

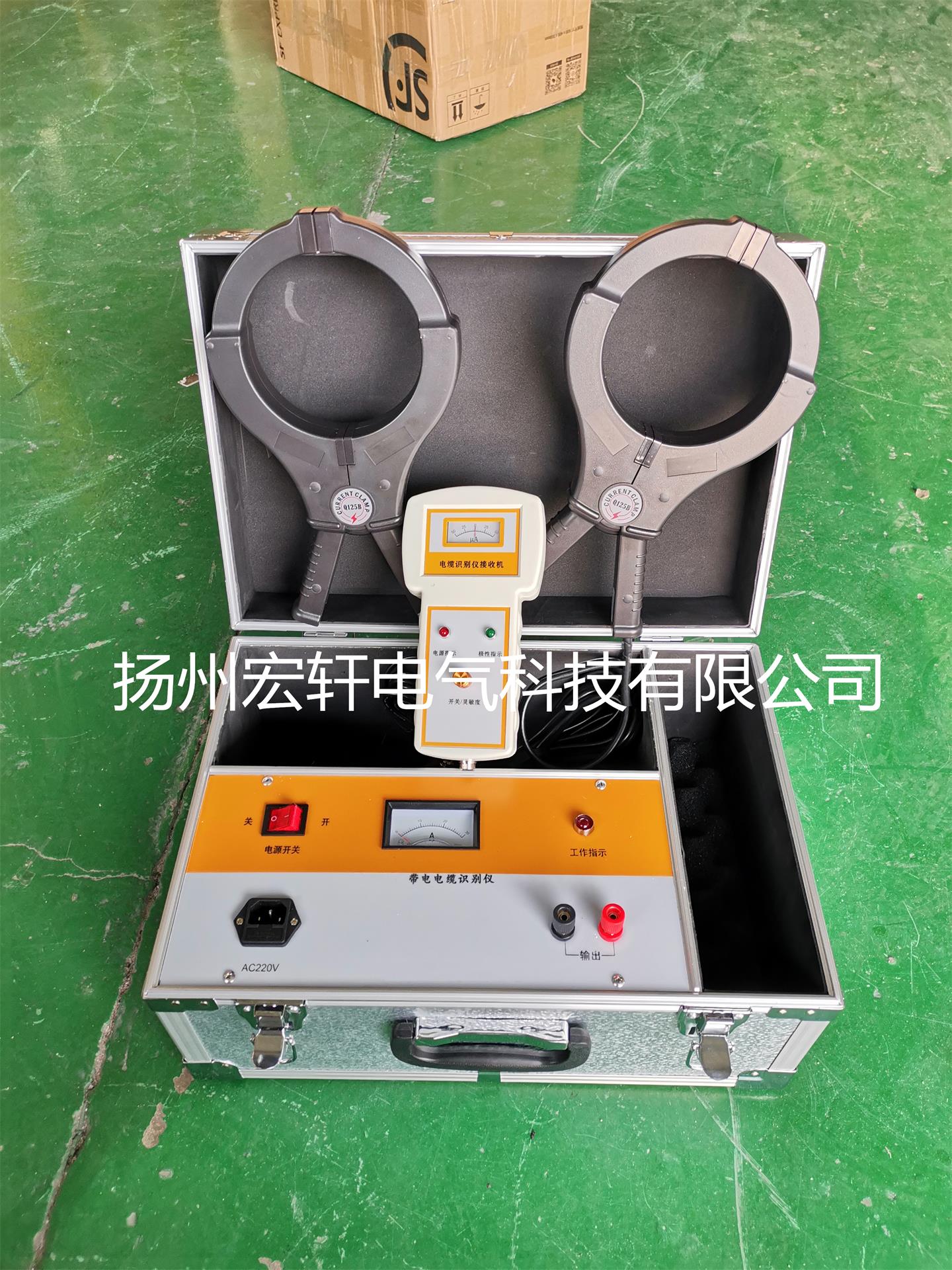

產品功能：

1.　電源開關：控制整機電源通斷。

2.　電源輸入插座：用儀器所配電源線，輸入50HZ、220V交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。

3.　保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。

4.　黑接線柱：測試時，用配套黑色測試線（Ф4插頭）插入此插孔，另一端測試夾接系統地。

5.　紅接線柱：測試時，用配套紅色測試線（Ф4插頭）插入此插孔，另一端測試夾接被測電纜芯線。

6.　表頭：指示輸出電流大小。

接收機各部分功能如下：

電源開關：接收機電源接通與關斷。

幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。

表頭：指示輸入信號幅度大小與性。

電源指示燈：電源開關接通時，指示燈亮。

性指示燈：正確識別同一根電纜時，指示燈亮。
